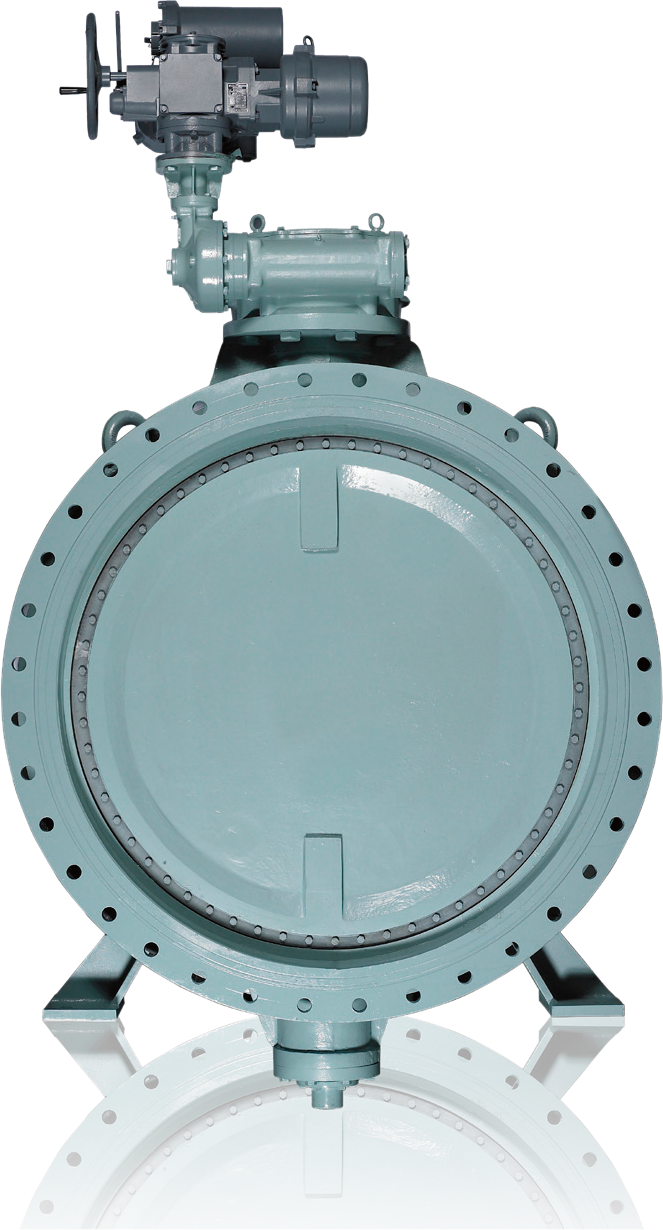

밸브사업부:버터플라이밸브

· 버터플라이밸브는 주로 상·하수도에 사용되는 것으로 이 밸브는 KS B2333(AWWA C504, BS5155 및 B2064)의 시양을 만족시킵니다.
· 조작방식으로 수동, 전동, 계폐대식(2상식) 및 실린더 형 등을 생산합니다.
· 과중한 조건하에서도 운전이 용이하도록 설계되어 있습니다.

규격

수평형200mm-3,000mm
※3,000mm이상의 대구경도 제작 가능함.

사용압력

4.5kgf/㎠, 7.5kgf/㎠, 10kgf/㎠
※수요자의 요구에 따라 16kgf/㎠이상도 제작가능함.

밸브접합부

플랜지식으로 표준규격은KS D3578, KS D4309이며, 고객의 요구에 따라 다른 규격도 적용 가능합니다.

사용유체

상 · 하수

주요부재질

	Part Name	Material	Q’ty
1	BODY	SSC13, SSC14, SSC16	1
2	DISC	SSC13, SSC14, SSC16	1
3	BODY SEAT	STS304, STS316, STS316L, BC6	1
4	DISC SEAT	STS304, STS316, STS316L, BC6	1
5	SEAT GLAND	STS304	1
6	GLAND BOLT	STS304	1SET
7	MAIN STEM	STS420J2, STS304	1
8	BUSH	BC6	1
9	PACKING	NBR	1SET
10	PACKING GLAND	STS304	1
11	GLAND BOLT	STS304	1SET
12	STUB STEM	STS420J2, STS304	1
13	BUSH	BC6	1
14	COLLAR	STS304	1
15	COLLAR BOLT	STS304	1
16	END COVER	SSC13, SSC14, SSC16	1
17	PIN	STS304	1SET
18	GEAR BOX	ASS’Y	1
19	ACTUATOR	ASS’Y	1

※ 수요자의 요구에 따라 다른 재질도 적용 가능합니다.

Metal Seat Butterfly Valves Dimensions

DN	L	Flange					H1	H2	H3	A1	A2	A3
		ØD	ØG	Bolt Hole		T x f
		ØD	ØG	ØC	n-Øh	T x f
200	152	340	264	295	8-23	24 x 3	195	262	830	155	210	130
250	165	395	319	350	12-23	25 x 3	260	320	890	215	270	155
300	178	445	367	400	12-23	27 x 4	270	340	900	215	270	155
350	190	505	427	460	16-23	28 x 4	317	389	960	215	270	155
400	216	565	477	515	16-28	29 x 4	340	410	1020	250	305	200
450	222	615	527	565	20-28	30 x 4	390	470	1080	250	305	200
500	229	670	582	620	20-28	31 x 4	420	500	1110	250	305	200

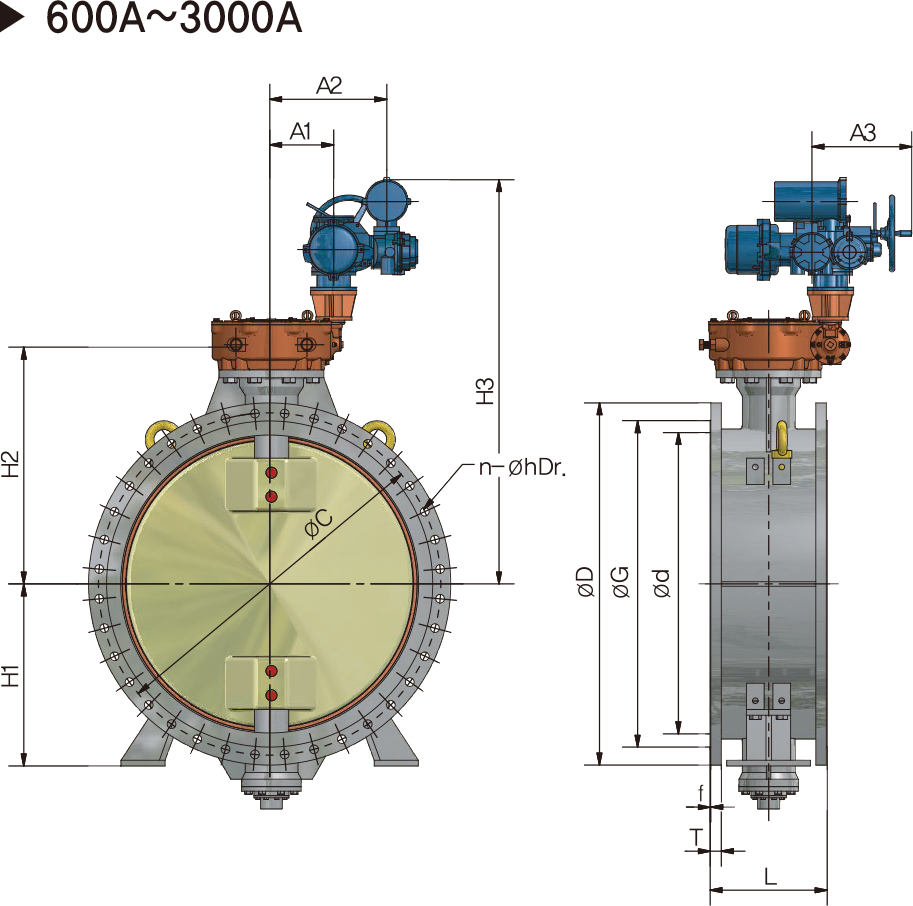

DN	L	Flange					H1	H2	H3	A1	A2	A3
		ØD	ØG	Bolt Hole		T x f
		ØD	ØG	ØC	n-Øh	T x f
600	267	780	682	725	20-31	32 x 4	460	550	1160	375	480	327
700	292	895	797	840	24-31	34 x 4	515	610	1230	375	480	327
800	318	1015	904	950	24-34	36 x 5	575	670	1320	375	480	327
900	330	1115	1004	1050	28-34	38 x 5	645	750	1410	104	285	600
1000	410	1230	1111	1160	28-37	40 x 5	710	810	1470	104	285	650
1100	450	1366	1200	1270	32-27	42 x 5	750	890	1610	104	285	700
1200	470	1470	1304	1387	32-37	44 x 5	820	950	1670	135	305	750
1350	530	1642	1462	1552	36-38	48 x 6	1130	1100	1870	135	305	825
1500	530	1800	1620	1710	36-38	50 x 6	1130	1160	1930	135	305	900
1650	530	1950	1770	1870	40-40	50 x 6	1300	1250	2050	607	672	622
1800	550	2115	1960	2020	44-48	50 x 6	1430	1350	2150	607	672	622
2000	550	2325	2170	2230	48-48	54 x 6	1530	1460	2300	607	672	622
2200	550	2550	2370	2440	52-56	61 x 4	1670	1600	2440	647	719	669
2400	580	2760	2570	2650	56-56	64 x 4	1780	1710	2550	647	719	669
2500	580	2860	2670	2750	56-56	68 x 5	1830	1760	2600	647	719	669
2600	580	2960	2780	2850	60-56	68 x 5	1880	1820	2700	190	765	71
2800	600	3180	3000	3070	64-56	72 x 5	1900	1930	2800	190	765	715
3000	600	3405	3210	3290	64-56	76 x 5	2000	2100	3000	190	765	715

Note :
1. 플랜지는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.

Flange rating is KS B 2333 Standard, but other standards are available on request.

2. 밸브의 면간거리는 KS B 2333 규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.

Face to face of valve is the dimensions of KS B 2333 standard, but other standards are available on request
